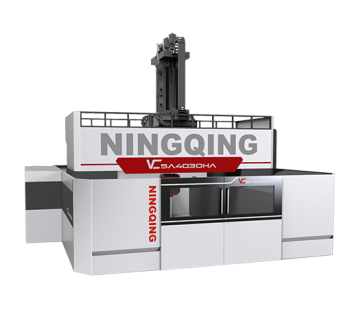

高穩：箱中箱對稱式橫梁結構設計高速穩定
高速：最大加速度 0.4G 、快移速度 40m/min 、切削速度 20m/min
高精：RTCP 0.030mm、同步傳動技術前后伺服電機+行星減速器、X及Y向通過齒輪齒條+雙電機消隙保證加工輪廓精度、全閉環控制絕對值光柵尺
高剛性高強度：固定式工作臺、Z軸更采用四根大規格滾珠型線軌，大切削量，速度快，精度高，剛性超強，適合大批量產品和高精度模具的加工。
有限元素分析對機械結構的優化，提高剛性、強度、均衡性、穩定性
BMI5A分體式25、30、40及以上系列
型 號 | 單位 | BMS5A40/60/80-25 | BMS5A40/60/80-30 | BMS5A40/60/80-35 | BMS5A40/60/80-40 |
工作臺面積 | mm | 4000/6000/8000x2500 | 4000/6000/8000x3000 | 4000/6000/8000x3500 | 4000/6000/8000x4000 |
工作臺最大承重 | t | 30/40/55 | 40/50/65 | 50/60/75 | 60/70/85 |
Y向行程 | mm | 2500 | 3000 | 3500 | 4000 |
X / Z向行程 | mm | 4200/6200/8200x1500 | 4200/6200/8200x1500 | 4200/6200/8200x1500 | 4200/6200/8200x1500 |
主軸端至臺面距離 | mm | 150 -1650 (可定制） | |||
最大裝料高度 | mm | 1500 (可定制） | |||
最大裝料寬度 | mm | 3300 | 3800 | 4300 | 4800 |
快移 / 進給速度 | m/min | 40/40/20 | |||
定位 / 重復精度 | mm | 0.01/0.005 | |||
整機重量 | t | 60/75/95 | 63/78/98 | 67/82/102 | 70/85/106 |
外形 (不含電柜) | mm | 9090/11080/13080 x6800x5600 | 9090/11080/13080 x7300x5600 | 9090/11080/13080 x7800x5600 | 9090/11080/13080 x8300x5600 |
數控系統 | 標配: 西門子/海德漢 | ||||
*X軸8米以上為定制款，可通過專有技術拼接成訂制尺寸；Y軸4米以上為定制款。
