標配高速電主軸，亦可選配BT40機械主軸。
DX1280 /1611機型，X軸采用專利技術復合型導軌，即在橫梁上原有兩根垂直分布直線導軌的基礎上增加一根矩形導軌，大大的增加了切屑抗力，解決了龍門機床主軸下到最低時的加工剛性差的問題。
DX1280 /1611 機型Z軸采用四線軌垂直分布，提升了Z軸的加工剛性

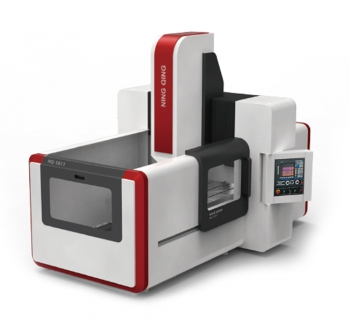

機床采用龍門式結構，大跨距設計，承載能力好，剛性強，經兩次時效處理，機床穩定性好，可長期有效保持機械精度。
可選裝排屑器、刀庫、對刀儀。
技術參數 | 單位 | EMC6070 | EMC1280 | EMC1611 | 技術參數 | 單位 | EMC6070 | EMC1280 | EMC1611 |
工作臺面積 | mm | 600×700 | 800×1200 | 1100×1600 | 切削進給速度 | m/min | 0-15 | ||
T形槽 | mm | 5×12×110 | 5×18×160 | 5×18×210 | 快速移動速度 | m/min | 20 | ||
工作臺最 大承重 | Kg | 400 | 800 | 1500 | 刀庫容量 | 選：傘型8 | |||
X/Y/Z向 行程 | mm | 600×700×300 | 800×1200×450 | 1100×1600×550 | 換刀時間 | s | 6 | ||
導軌形式 | 三軸線軌 | 三軸線軌X軸復合 | 定為精度 | mm | 0.01 | ||||
主軸轉速 | rpm | 24000(18000) | 18000(8000) | 重復定位精度 | mm | 0.005 | |||
主軸孔錐度 | ER25 (選:BT30 電主軸) | ER32 (選:BT30電主軸、 BT40機械主軸) | 整機重量 | Kg | 3500 | 6500 | 8000 | ||
主軸電機 功率 | Kw | 4(5.5) | 7.5(7.5/11) | 7.5(11/15) | 外形尺寸 | m | 2.2×2.1×2.2 | 3.6×1.9×3.0 | 4.3×2.1×3.3 |
典型配用 數控系統 | Fagor(西班牙Spain)、臺灣寶元(LNC Taiwan) | 總電源供應量 | Kw | 10 | 18 | 18(21) | |||
